| ЗАСТОСУВАННЯ |
|

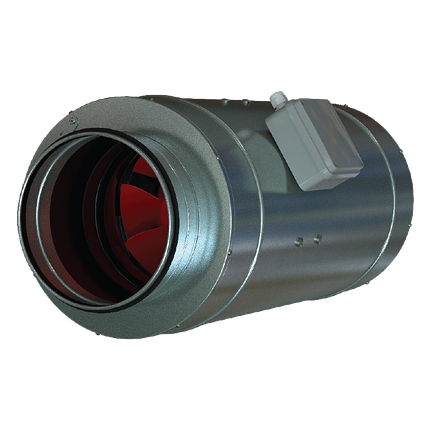

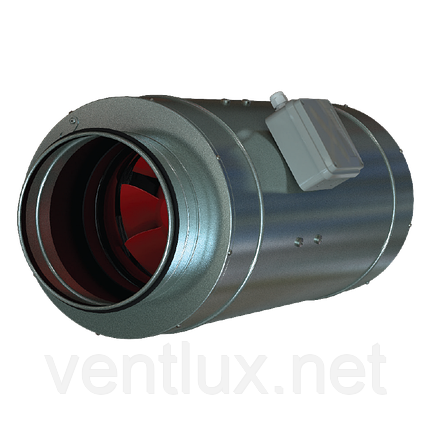

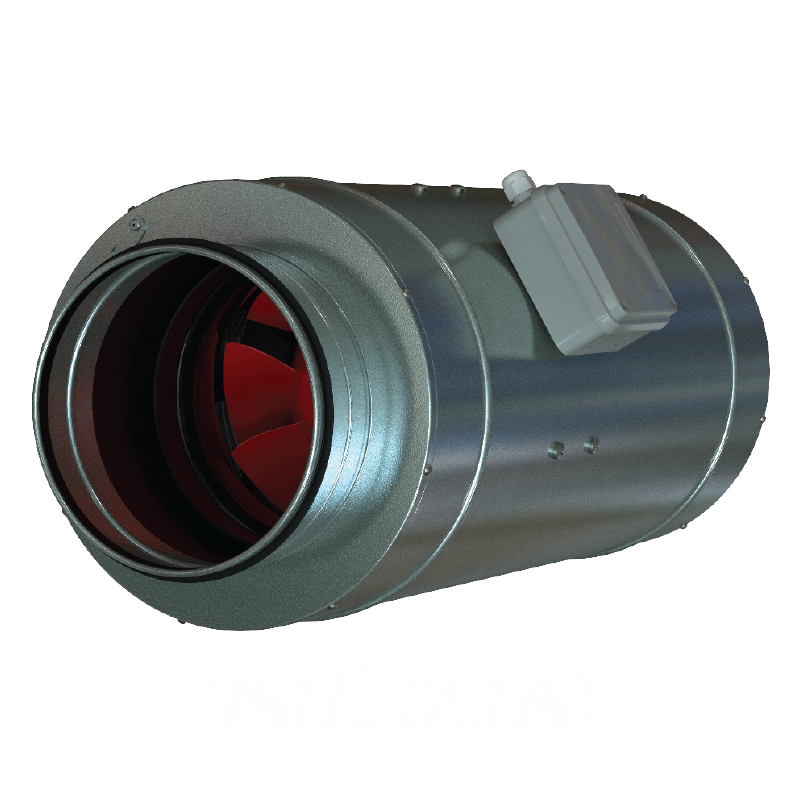

- Канальні вентилятори ВЕНТС Буст-І у спеціально розробленому звукоізольованому корпусі, що забезпечує безшумну роботу вентилятора у поєднанні з високими аеродинамічними характеристиками. Вентилятори сумісні з круглими повітропроводами діаметром від 200 до 250 мм.
- Вентилятори ВЕНТС Буст-І поєднують у собі широкі можливості та високі експлуатаційні характеристики як осьових, так і відцентрових вентиляторів, забезпечуючи потужний повітряний потік та високий тиск.
|
- Вентилятори ВЕНТС Буст-І рекомендуються як компонент вентиляційних систем для різних комерційних та промислових приміщень з високими вимогами до рівня шуму, наприклад бібліотек, конференц-залів, навчальних закладів, дитячих садків тощо.
|
| КОНСТРУКЦІЯ |
|
- Зовнішній корпус виготовлений із оцинкованої сталі. Всередині корпус тепло- та звукоізольований 30 мм акустичного матеріалу.
- Завдяки покращеній крильчатці змішаного типу, яка є гібридом осьової та відцентрової крильчатки, Буст-I має низьке енергоспоживання та рівень шуму за високої продуктивності.
|
- Особливо спроектовані дифузор, крильчатка та спрямний апарат на виході корпусу вентилятора забезпечують плавний розподіл повітряного потоку та найкраще поєднання високого повітряного потоку, підвищеного тиску та низького рівня шуму.
- Корпус вентилятора обладнаний герметичною клемною коробкою для підключення до електромережі.
|
| |
| ДВИГУН |
|
- Вентилятори ВЕНТС Буст-I оснащені високоефективними однофазними тришвидкісними асинхронними двигунами з низьким енергоспоживанням.
- Двигун оснащений термовимикачами для захисту від перегрівання.
|
- Кулькопідшипники забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи).
- Клас захисту двигуна від проникнення – IPX4.
|
| РЕГУЛЮВАННЯ ШВИДКОСТІ |
|
- Тришвидкісним двигуном можна керувати за допомогою вбудованого перемикача (опція V) або зовнішнього перемикача P3-5.0 (замовляється окремо).
|
| МОНТАЖ |
|
- Вентилятори призначені для використання з круглими повітропроводами. Корпус вентилятора має монтажні кронштейни для зручного встановлення на стелю. Повітропроводи можуть бути встановлені під будь-яким кутом щодо осі вентилятора. Забезпечте достатній доступ для обслуговування під час встановлення вентилятора.
|
- Електричне підключення та монтаж необхідно виконувати згідно з інструкцією з експлуатації та схемою електричних з'єднань, наклеєною на клемній коробці.
- В одній системі може бути кілька вентиляторів, встановлених паралельно для збільшення продуктивності або послідовно для збільшення робочого тиску.
|
| Параметр |
Буст-I 250
min |
Буст-I 250
mid |
Буст-I 250
max |
Одиниця виміру |
| Швидкість |
min |
mid |
max |
- |
| Напруга |
230 |
В |
| Фазність |
1 |
|
| Споживана потужність |
144 |
173 |
188 |
Вт |
| Споживаний струм |
0.7 |
0.81 |
0.84 |
А |
| Частота струму |
50 |
Гц |
| Максимальна витрата повітря |
280 |
390 |
464 |
л/с |
| Продуктивність |
1007 |
1404 |
1670 |
м³/год |
| Максимальна витрата повітря |
1007 |
1404 |
1670 |
м³/год |
| Частота обертання |
2292 |
2626 |
2876 |
хв-1 |
| Рівень звукового тиску на відстані 3 м |
38 |
43 |
45 |
дБА |
| Захист |
IP X4 |
- |
| Діаметр повітропроводу |
250 |
мм |
| Мотор EC |
ні |
- |
| Захист двигуна |
IP 20 |
- |
| Конструкція |
змішаного типу |
- |
| Температура повітря, яке переміщується |
-25 ... +55 |
°С |
| Матеріал корпусу |
оцинкована сталь |
- |
| Маса |
9.5 |
кг |
| Зовнішній монтаж |
ні |
- |
| Шумоізоляція корпусу |
так |
- |
| Канал |
для круглих каналів |
- |
| Тип |
припливно-витяжний |
- |
| Монтаж |
канальний |
| Параметр |
Величина |
Одиниця виміру |
| ∅D |
249 |
мм |
| ∅D1 |
337 |
мм |
| B |
389 |
мм |
| L |
601 |
мм |
| L1 |
739 |
мм |
| Рівень звукової потужності за фільтром A |
Рівень звукового тиску на відстані 3 м за фільтром A |
Рівень звукового тиску на відстані 1 м за фільтром A |
| Рівень звукової потужності |
Заг. |
Октавні смуги частот, Гц |
| |
Гц |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
LpA, 3 м дБA |
LpA, 1 м дБA |
| LwA до входу |
дБА |
70 |
45 |
56 |
62 |
64 |
63 |
60 |
62 |
57 |
49 |
59 |
| LwA до виходу |
дБА |
71 |
41 |
49 |
61 |
64 |
67 |
65 |
60 |
54 |
51 |
61 |
| LwA до оточення |
дБА |
65 |
57 |
55 |
60 |
58 |
55 |
54 |
47 |
39 |
45 |
55 |
|
| Виробник | VENTS |
| Країна виробник | Україна |
| Вага | 9.5 кг |
| Гарантійний термін | 24 міс |
| Напруга мережі | 220~240 В |
| Стан | Новий |
| Рівень шуму | 45 дБ |
| Тип промислового вентилятора за виконанням | Канальний |
| Тип каналу | Круглий |
| Продуктивність | 1670 куб.м/год |
| Частота обертання | 2876 об/хв |
| Частота струму | 50 Гц |
| Тип електродвигуна | Асинхронний однофазний |
|
| Діаметр вхідного патрубка | 250 мм |
