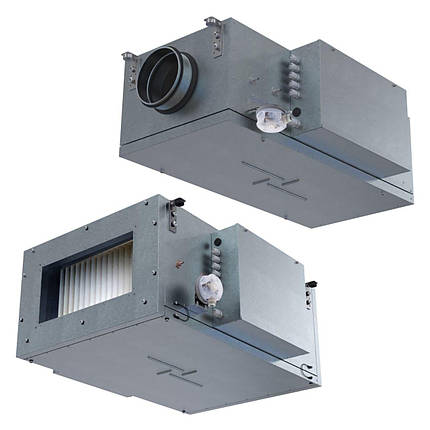

Припливна установка Вентс МПА 400 Е-2,4 ЕС А31

Припливна установка Вентс МПА 400 Е-2,4 ЕС А31 використовується для забезпечення приміщень свіжим повітрям через систему повітроводів. Ця модель має продуктивність до 430 м³/год, підключається до каналів з діаметром 200 мм. Повітря в агрегаті фільтрується та підігрівається в холодний період року за допомогою електричного нагрівача з потужністю 2,4 кВт. Ця серія обладнана ЕС-двигуном, що дозволяє регулювати продуктивність вентиляції у всьому діапазоні швидкостей.

• Споживана потужність електричного догріву: 2400 Вт
• Максимальна витрата повітря: 430 м³/год
• Рівень звукового тиску LpA на відстані 3 м: 31 дБ(А)
• Фільтр: Coarse 90% / G4 (Option ePM1 70% / F7), Coarse 90%/G4 (опция ePM1 70%/F7)
• Шумоізоляція
• Тип двигуна: EC
• Догрів: Електричний
• BMS протокол: ModBus
• Управління: Дротова панель керування
• Матеріал корпусу: Сталь з алюмоцинковим покриттям

Технічні характеристики

Розміри та креслення

Конструкція

Установка розміщена в сталевому корпусі з алюмоцинковим покриттям. Для зменшення рівня шуму від працюючого вентилятора через повітроводи та в навколишній простір внутрішня частина корпусу ізольована мінеральною ватою завтовшки 30 мм.

ЕС-вентилятор

Переміщення повітря в системі забезпечує безкорпусний радіальний вентилятор з електронно-комутованим двигуном з зовнішнім ротором. Це останнє покоління двигунів яким притаманні такі властивості: більш надійна робота, відсутність тертя, тихий режим, можливість точного регулювання продуктивності під потреби користувача. Двигун обладнаний тепловим захистом, який автоматично вимикає вентилятор при перевищенні робочої температури у випадку аварії.

Підігрів повітря

В холодний період року агрегат підігріває повітря за допомогою електричного нагрівача, який має подвійний захист від перегрівання. Коли активується перший захист, нагрівач виключиться, а вентиляція продовжить працювати ще деякий час, який встановлений в параметрах. Система може автоматично перезапуститися до трьох разів за годину; четвертий раз вона вимкнеться. Другий захист має вищий поріг вимикання, тут нагрівач також відключається, але для його повторного ввімкнення потрібно натиснути вручну кнопку на самому термостаті.

Фільтрація

Для очищення повітря та захисту обладнання від забруднення використовується фільтр грубого очищення з класом фільтрації G4. Цей елемент є замінним, періодично його потрібно чистити порохотягом або замінити при виході з ладу.

Як керувати

Припливний агрегат обладнаний контролером А31. Управління роботою системи вентиляції може здійснюватися таким чином:

• Користувач самостійно інтегрує систему вентиляції в BMS (Building Management System)
• Користувач замовляє установку з дистанційною дротовою панеллю Вентс А30

Що може система автоматики

За допомогою системи керування можна:

• вмикати, вимикати систему вентиляції вручну або автоматично за тижневим графіком
• змінювати режим продуктивності
• контролювати та встановлювати режим електричного підігріву повітря
• дізнатися про аварію системи
• дізнатися про забруднення фільтра та необхідність його очищення
• керувати додатковими можливостями: робота повітряної заслінки, датчику СО2, датчику вологості (ці датчики купуються окремо).

Графік продуктивності та втрат тиску
